一、項目概況
某新能源事業部的風力發電機組均為老舊風機型，老舊風機型的測溫點不足，導致溫度監測盲區。采用自組網傳輸模式，針對風機內易產生高溫、引起火災的設備部件增加溫度測點，并研究利用無線測溫設備進行監測，實現實時溫度監測和及時報警，避免相關設備部件因溫度過高或急劇升溫引起火災安全事故。
選擇風機中易引發高溫的設備部件安裝無線測溫傳感器并進行監測，當溫度達到預設閾值（溫度報警閾值、升溫加速度閾值）時觸發警報，使運行人員、管理人員和檢修人員能及時應對，有效防止火災發生，保證設備安全運行。
需要在風場的33臺風機安裝無線測溫系統，每臺風機增加8-10個測溫點，分別安裝在控制柜、變頻器、集電環室、剎車盤、線纜接頭、發電機接線盒等易產生高溫、引起火災的設備部件。

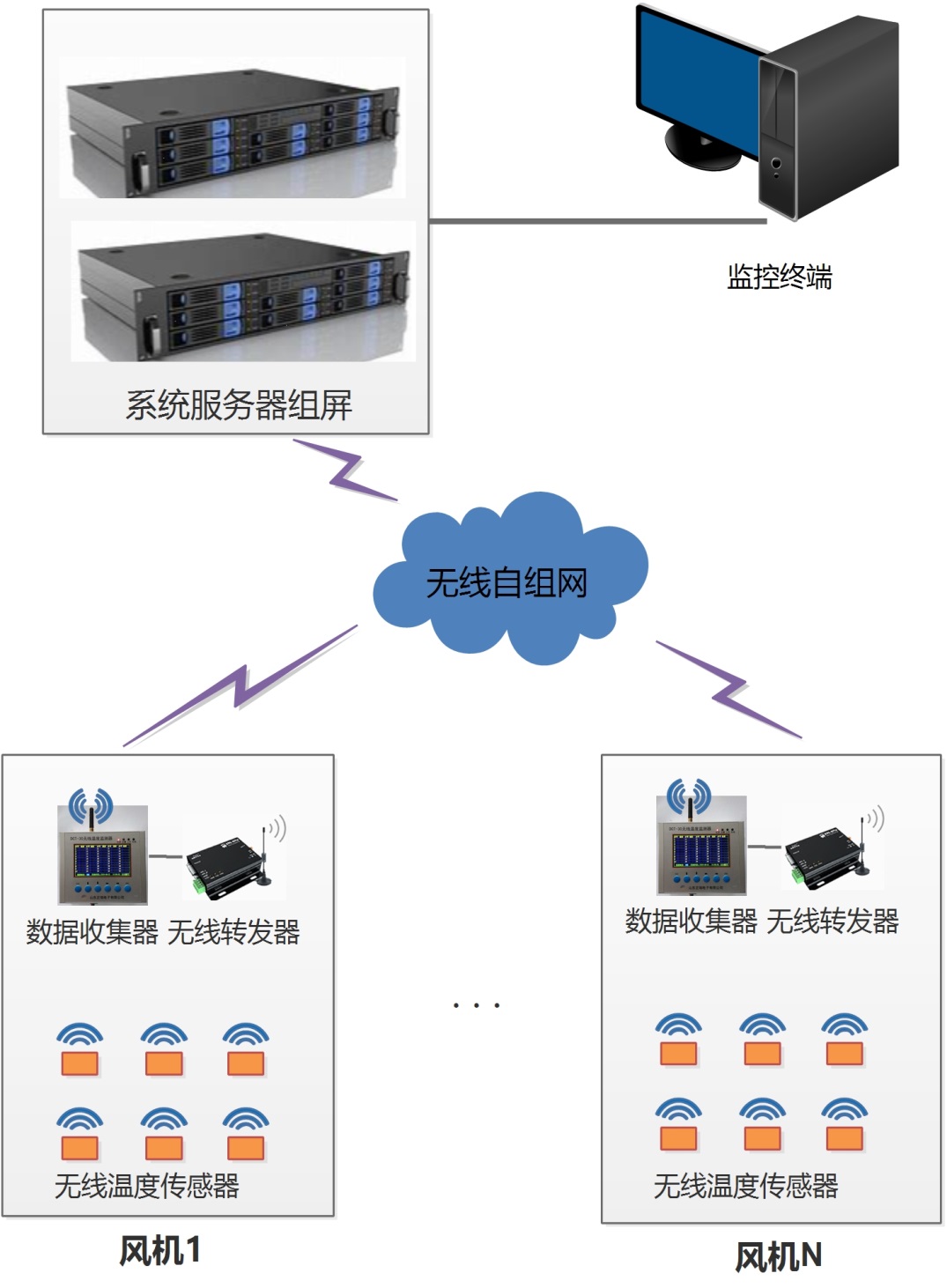

二、無線測溫系統組成圖
1、無線溫度傳感器安裝
無線溫度傳感器，外形尺寸根據安裝方式確定。通過合金帶固定于被測位置或就近位置，保證傳感器感溫部位與被檢測部位表面充分接觸以保證測溫效果。
2、無線溫度監測器安裝
根據現場實際需求，33臺風機每臺風機安裝1-2個數據收集器，并為數據收集器提供電源。用以接收并顯示傳感器數據，并通過RS485有線通信網絡和485中繼器上傳到服務器。
3、數據轉換器安裝
根據現場情況，臺風機每臺風機安裝1-2個數據轉發器，并為數據轉發器提供電源。通過無線網絡把數據加密傳回在線測溫服務器，實時保存數據。

在服務器上安裝、配置無線測溫系統，所有溫度數據收集好后通過modbus RTU傳給ABB計算機監控，實現大屏展示，并建立實時預警、維修、跟蹤體系，判斷故障隱患，便于值班人員判斷溫升情況，提前采取預防措施。

該測溫系統具有以下功能：

具有ModbusRTU，ModbusTCP，IEC101，104等多種標準協議，可以增加其他非標準協議通信模塊。

（1）測溫點數據實時采集存儲，查看現場實時數據；

（2）采用C/S結構，可通過安裝客戶端軟件查看數據；

（3）各類測溫點報警策略管理，具有超溫，超限等報警功能；

（4）實時超限報警（限溫閾值，升溫加速度閾值等），報警聯動，報警時彈出報警畫面，顯示報警位置；

（5）故障報警指示燈提示；

（6）實時大屏監控；

（7）數據分析功能，可存儲歷史數據，可查看歷史曲線，歷史報警記錄等；

（8）維修人員指派功能；

（9）用戶權限管理功能，獲得權限可通過客戶端瀏覽數據；

（10）集控中心對接功能；

（11）數據上傳云服務器，通過手機APP查看和報警。
